Kabelfarben und Klemmbezeichnungen
Die Kabelfarbe gibt einen Hinweis auf die Funktion dieser Leitung, eine Art Code. Ein kräftiges ROT beispielsweise signalisiert 12 Volt Dauerplus – das weis eigentlich jeder. Es gibt weitere Codierungen, hier die wichtigsten im VW Käfer:
- Schwierigkeitsgrad: Leicht
Kabelfarben
Rot – Plus, Dauerhaft
Braun – Masse (also minus)
Schwarz – Plus, bei eingeschalteter Zündung
Blau-Schwarz – Signalleitung des Tankgeber (sofern bereits elektrisch)
Blau-Weiß – Leitung zur Fernlicht Kontrolllampe
Blau-Rot – Leitung zur Ladekontrolllampe Lichtmaschine
Schwarz-Violett – Scheibenwischer, Plus
Schwarz-Gelb – Hupe, Plus
Schwarz-Rot – Bremsleuchten, Plus
Schwarz-Weiß – Blinkleuchte links, Plus
Schwarz-Grün – Blinkleuchte Rechts, Plus
Gelb – Abblendlicht links, Plus
Gelb-Schwarz – Abblendlicht rechts, Plus
Weiß – Fernlicht links, Plus
Weiß-Schwarz – Fernlicht rechts, Plus
Grau – Rücklicht rechts, Plus
Grau-Schwarz – Rücklicht links, Plus
Grau-Rot – Instrumentenbeleuchtung, Plus

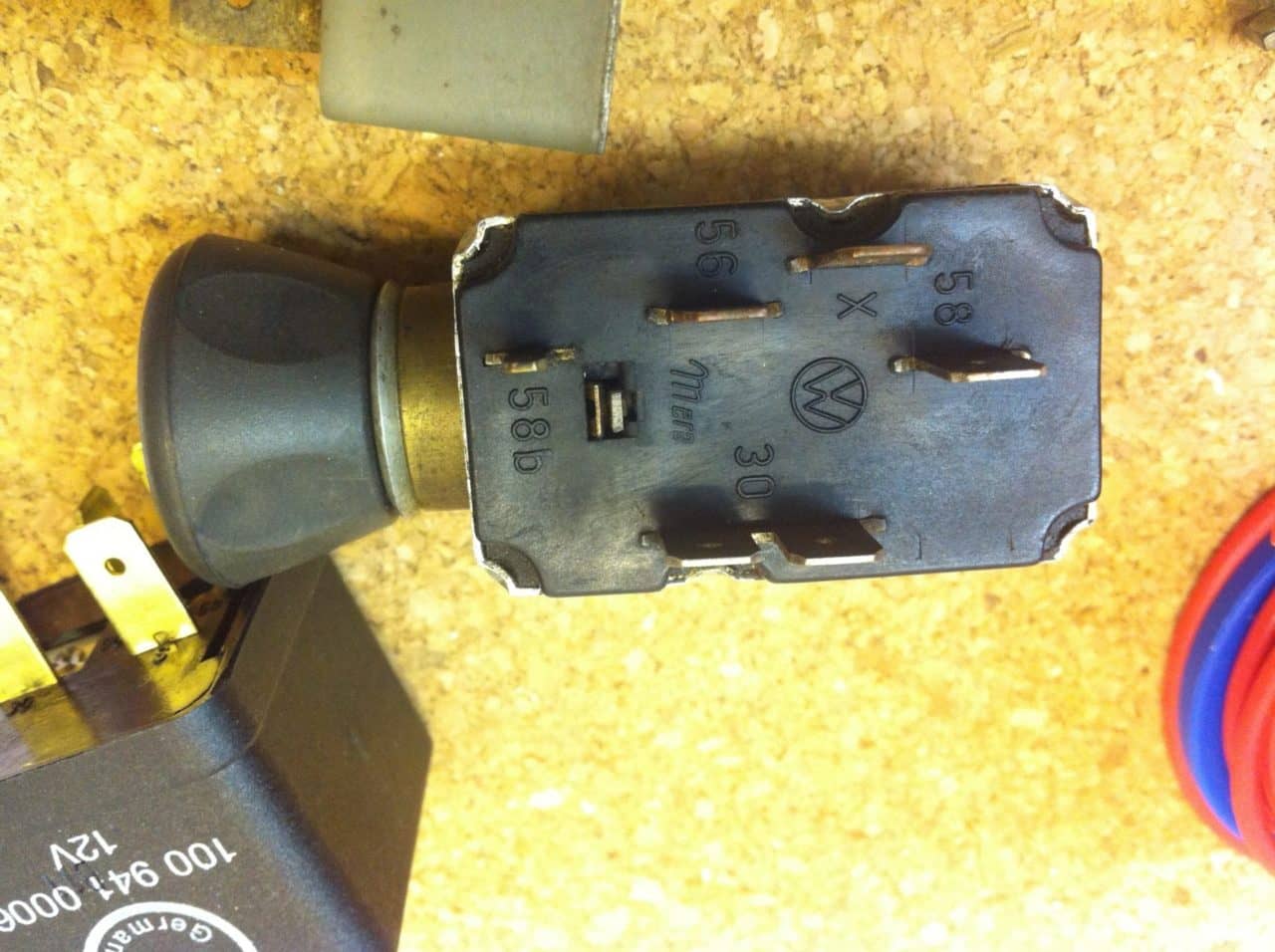

Klemmbezeichnungen
Auch bei den Klemmenbezeichnungen finden wir uns leichter zurecht, wenn man deren „Code“ kennt. Im VW Käfer sind ja bekannter Weise nur wenige Relais und Schalter verbaut, merke man sich diese einfache Auflistung also gut:
1 – Zündspule zu Verteiler (Niedrigspannung)
4 – Zündspule zu Verteiler (Hochspannung)
15 – Plus, bei eingeschalteter Zündung
30 – Batterie Dauerplus
31b – Endabstellung Wischermotor zu Wischerschalter
49 – Blinkgeber Eingang
49a – Blinkgeber Ausgang
50 – Anlasser Magnetschalter
54 – Bremslicht
56 – Lichtschubschalter zu Scheinwerfer
56a – Fernlichtschalter
56b – Abblendschalter
57 – Standlicht
58 – Schlusslicht, Instrumenten- und Kennzeichenbeleuchtung
